Kombinatoriska nät

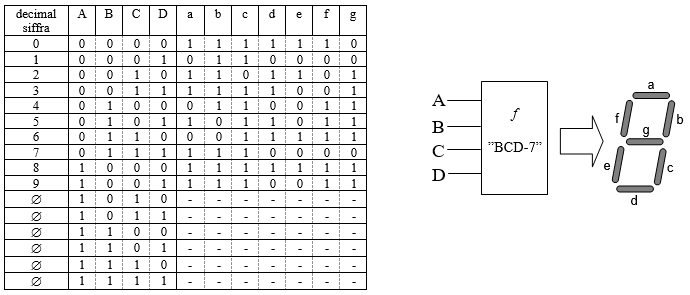

4.1 Konstruera ett minimalt kombinatoriskt nät ”BCD-7”, som konverterar ett binärt kodat decimaltal till så kallad ”Sju-segment kod” enligt följande tabell:

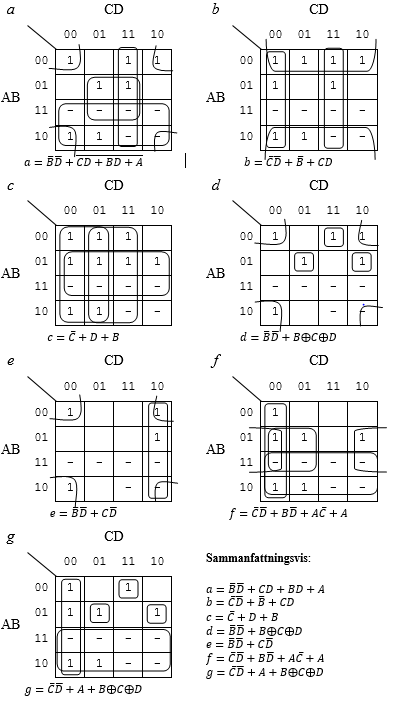

Skapa funktionerna: a,b,c,d,e,f,g och minimera med Karnaughdiagram:
