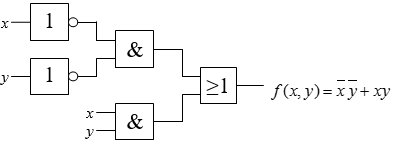

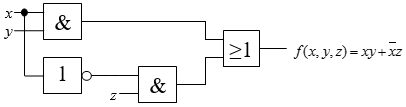

2.1. Åskådliggör följande booleska uttryck med hjälp av grindsymboler (NOT, AND, OR): a) b) c)

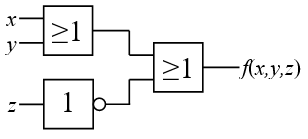

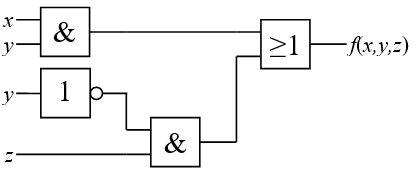

2.2. Ange det booleska uttrycket för följande logiknät: a) b) c) d)

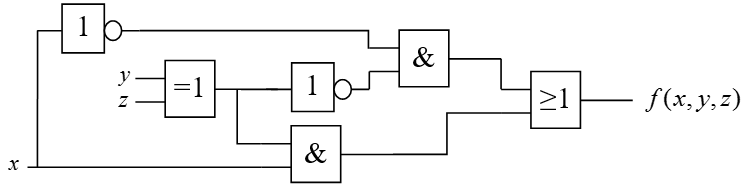

2.3. Vilket (eller vilka) av följande booleska uttryck anger korrekt utsignalen f för nedanstående logiknät? a) b) c) d) a) och c).

2.4 Avgör för vart och ett av följande fall om uttrycket är sant, dvs. om VL = HL: a) SANT b) FALSKT c) SANT d) SANT e) FALSKT)

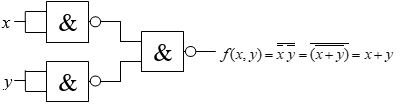

2.5 Visa hur följande logikgrindar kan ersättas med enbart 2-ingångars NAND-grindar. a) b) c)

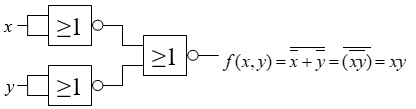

2.6 Visa hur följande logikgrindar kan ersättas med enbart 2-ingångars NOR-grindar. a) b) c)

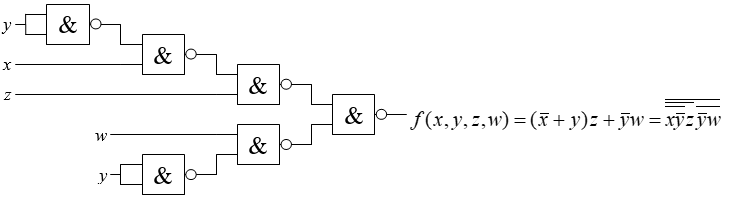

2.7 Realisera följande booleska funktioner med hjälp av 2-ingångars NAND-grindar. a) b) c)

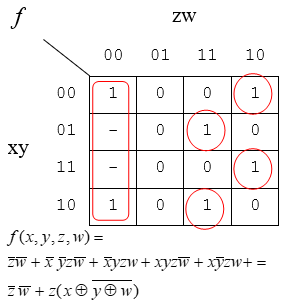

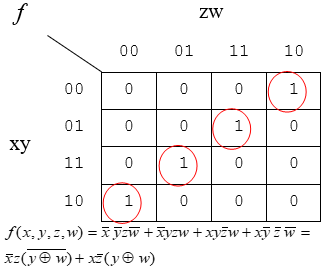

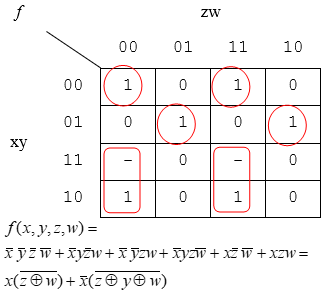

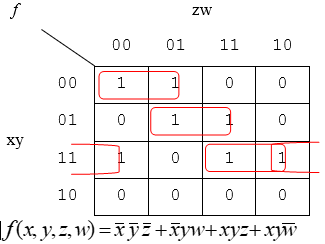

2.16. Tag fram en minimal disjunktiv form till var och en av funktionerna beskrivna av följande Karnaughdiagram: a) b) c) d) e) f) g) h) i) j)
